電線電纜型號以及符號含義
發布時間:2020-12-08
電線電纜型號以及符號含義
日常生活離不開電,用電的地方就必須有電線電纜。如何區分電線電纜?電線電纜上邊的字母都代表什么?今天我們就跟隨河南優質電器科技有限公司小編一起來探討下。
首先,電線電纜的型號組成與順序如下:電線電纜的型號組成與順序如下:[1:類別、用途][2:導體][3:絕緣][4:內護層][5:結構特征][6:外護層或派生]-[7:使用特征]1-5項和第7項用拼音字母表示,高分子材料用英文名的靠前位字母表示,每項可以是1-2個字母;第6項是1-3個數字。
電纜線規格型號有哪些?
電纜型號中的符號含義
用途代碼-不標為電力電纜,K為控制纜,P為信號纜;
導體材料代碼-不標為銅(也可以標為CU),L為鋁;
內護層代碼-Q鉛包,L鋁包,H橡套,V聚氯乙烯護套 內護套一般不標識;
外護層代碼-V聚氯乙烯,Y聚乙烯電力電纜;
派生代碼-D不滴流,P干絕緣;
特殊產品代碼-TH濕熱帶,TA干熱帶,ZR-(阻燃),NH-(耐火),WDZ-(低煙無鹵、企業標準)。
型號中的省略原則。
電線電纜產品中銅是主要使用的導體材料,故銅芯代號T省寫,但裸電線及裸導體制品除外。裸電線及裸導體制品類、電力電纜類、電磁線類產品不表明大類代號,電氣裝備用電線電纜類和通信電纜類也不列明,但列明小類或系列代號等。
第7項是各種特殊使用場合或附加特殊使用要求的標記,在“-”后以拼音字母標記。有時為了突出該項,把此項寫到較前面。如ZR-(阻燃)、NH-(耐火)、WDZ-(低煙無鹵、企業標準)、-TH(濕熱地區用)、FY-(防白蟻、企業標準)等。
電纜的型號的主要內容

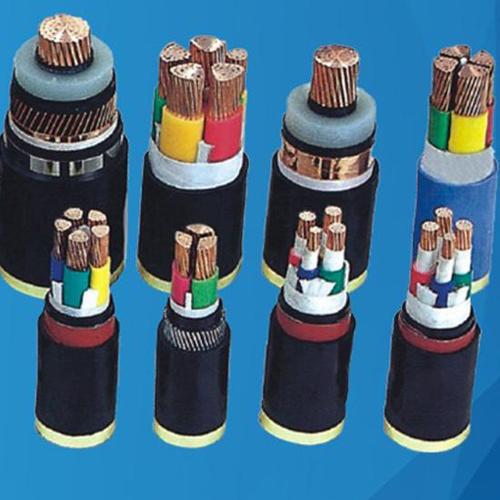

電纜的型號主要有:交聯聚乙烯絕緣電力電纜、橡套軟電纜、煤礦用阻電纜、船用電纜、鋁絞線及鋼芯鋁絞線、聚氯已烯絕緣控制電纜、聚氯已烯絕緣電纜、潛油泵電纜、電梯電纜、鐵路信號電纜、計算機專用電纜、電焊機電纜。
什么是電纜接頭呢?
電纜接頭又稱電纜頭。電纜鋪設好后,為了使其成為一個連續的線路,各段線必須連接為一個整體,這些連接點就稱為電纜接頭。電纜線路中間部位的電纜接頭稱為中間接頭,而線路兩末端的電纜接頭稱為終端頭。
它的主要作用是使線路通暢,使電纜保持密封,并保證電纜接頭處的絕緣等級,使其安全可靠地運行。若是密封不良,不僅會(huì )漏油造成油浸紙干枯,而且潮氣也會(huì )侵入電纜內部,使紙絕緣性能下降。其它分類:工業設備電纜接頭。
何為電纜載流量?
電纜載流量是指一條電纜線路在輸送電能時所通過的電流量,在熱穩定條件下,當電纜導體達到長期允許工作溫度時的電纜載流量稱為電纜長期允許載流量。
電纜是用來輸送電能的,而要輸送電能,線路中就要有電流流過,線路通過的電流越大,輸送的電功率就越多。載流量,就是指線路導線所輸送的電流量。具體每種規格的導線允許的較大載流量,國家規范有規定。運用時,負載所要求的較大負載電流,必須小于導線在空氣中的長期允許載流量。例如:25平方毫米的銅芯線,在空氣中的長期允許載流量為105A,當你的主設備運行時,運行電流就只能小于或等于105A,決不能大于105A。
對電纜線規格型號、電纜載流量,電纜接頭有了一定認知后,再來看下什么電纜比較好?
目前市場上電纜品牌繁多,由于電纜制造的生產工藝相對簡單,資金投入不大,屬于通常說的“短平快”項目,消費者對正規產品的認識缺乏足夠的專業知識,因而一些制造者紛紛打起“擦邊球”來。那么面對繁多的電纜產品,到底怎樣選購到符合國家標準,使人既放心又滿意的電纜呢?
首先,認清合格證標識。選購時,一定要查看合格證上是否有"CCC"認證標志,型號規格、額定電壓、長度、制造日期、認證編號、檢驗、執行標準、廠名、廠址等標識是否清楚。
其次,注重包裝。選購時注意包裝要精美,印刷要清晰,型號規格、廠名、廠址等齊全。
其三,查看產品外觀。選購時,注意查看外觀要光滑圓整,色澤均勻,手感好。若是橡皮類電纜,護套、絕緣可用煙頭灼燒,且表面完全無損傷。
其四,檢查導體。導體要有一定的光澤和適度的柔軟性,導體結構尺寸要符合國家標準要求。
其五,檢查長度。選購時,千萬不要貪圖價格便宜,選購有90m或80m、甚至沒有長度標識的電纜,長度一定要符合100±0.5m標準要求。
河南優質電器科技有限公司多年來專業生產、銷售各型號的電線電纜。歡迎全國各地客戶咨詢。
